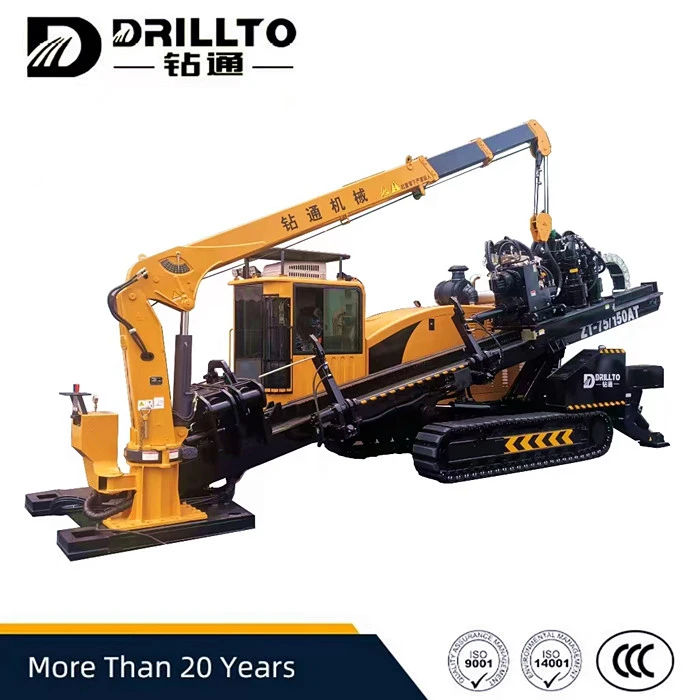

Bezvýkopová horizontálna smerová vŕtačka

Inúvod

Horizontálna smerová vŕtačka Trenchless využíva hydraulický systém s uzavretou slučkou a riadiaci systém snímania zaťaženia ako súčasť svojej integrovanej samonabíjacej architektúry. Primárne komponenty hydraulických, elektrických a prevodových systémov sú všetky najkvalitnejšie a najspoľahlivejšie domáce a medzinárodné značky. Silná prispôsobivosť, dobrá stabilita, pohodlná obsluha a bezpečnosť sú silné stránky lokality.

Mechanické vlastnosti

1．Dieselový motor Cummins QSL8.9-C360-30 264kw/2200 ot./min.,

2．Prenosové puzdrá slúžia na zvýšenie schopnosti motora

3．4 olejové čerpadlá Sauer-Danfoss pre externú rotáciu, tlačenie/ťahanie a ovládanie kalového čerpadla.

4．kabína s elektrickým otočným sedadlom s AC, s moderným dizajnom ovládacieho panela. DSE monitor obrazovky,

5．Piesty Danfoss/BONDIOLI Hydr-motor s prevodovkou na ťahanie a tlačenie;

6．Dva motory Poclain na otáčanie vonkajšej vŕtacej tyče

7. Motory Eaton pre vnútorné otáčanie vŕtacej tyče

8．Vonkajšia vŕtacia tyč OD102mm*4m, krútiaci moment 35000Nm,

9．Rýchlosť vretena @ 0-170 ot./min., Vnútorný priemer vŕtacej tyče 60 mm*4 m, krútiaci moment 4700 Nm

10．Rýchlosť vretena @ 0-180 ot./min., Max. spätná sila: 1500 kN

11. Max. Prítlačná sila:1500KN; 3,2T žeriav

12．800L bahenné čerpadlo s krémovými valcami na plošine, Max. kvapalina/tlak: 800L/min@9Mpa

13．Hydraulická svorka pre vŕtaciu tyč Makeup/breaking,

14．Dvojbodový rám so štyrmi tyčami, Vstupný uhol:14-23 stupeň. Systém podávania maziva závitov,

15. Umývacia pištoľ. poloautomatický systém tyčového nakladača

16. Rozmery: 11800 * 2600 * 3000 mm Hmotnosť: 24T

17. KÓDOVÉ ČÍSLO HS: 8430412900

18.100 súprav dvojitých vrtných tyčí a súvisiacich častí

Technické vlastnosti

1. Všetky hydraulické časti sú vyrobené z medzinárodných špičkových produktov, so spoľahlivým výkonom, vysokou účinnosťou a kompaktnou veľkosťou.

2. Vybavený prenosovým puzdrom rýchlosti rastu, zlepšuje vstupnú rýchlosť olejového čerpadla, aby sa zlepšil výstupný tok a prenosový výkon olejového čerpadla, zatiaľ čo olejové čerpadlo bolo v efektívnejšom rozsahu, zlepšila sa celková účinnosť systému a spotreby paliva.

3. Vonkajšia vŕtacia tyč výkonovej hlavy je poháňaná v uzavretom okruhu a poháňaná dvoma veľkými objemovými motormi Poclain. Vnútorná vŕtacia tyč je poháňaná motorom so vstupným prevodom a účinnosť je o 15 % vyššia ako u všeobecného systému.

4. Trojrýchlostný dizajn externej vŕtacej tyče, aby sa zabránilo dileme s vysokým krútiacim momentom s nízkou rýchlosťou a vysokou rýchlosťou s nízkym krútiacim momentom a výrazne zlepšila efektivitu konštrukcie zákazníkov. Radiálny piestový motor s veľkým objemom má silnú odolnosť proti nárazu, ktorá je viac v súlade s charakteristikami konštrukcie vŕtania hornín.

Detaily produktu

Profil spoločnosti

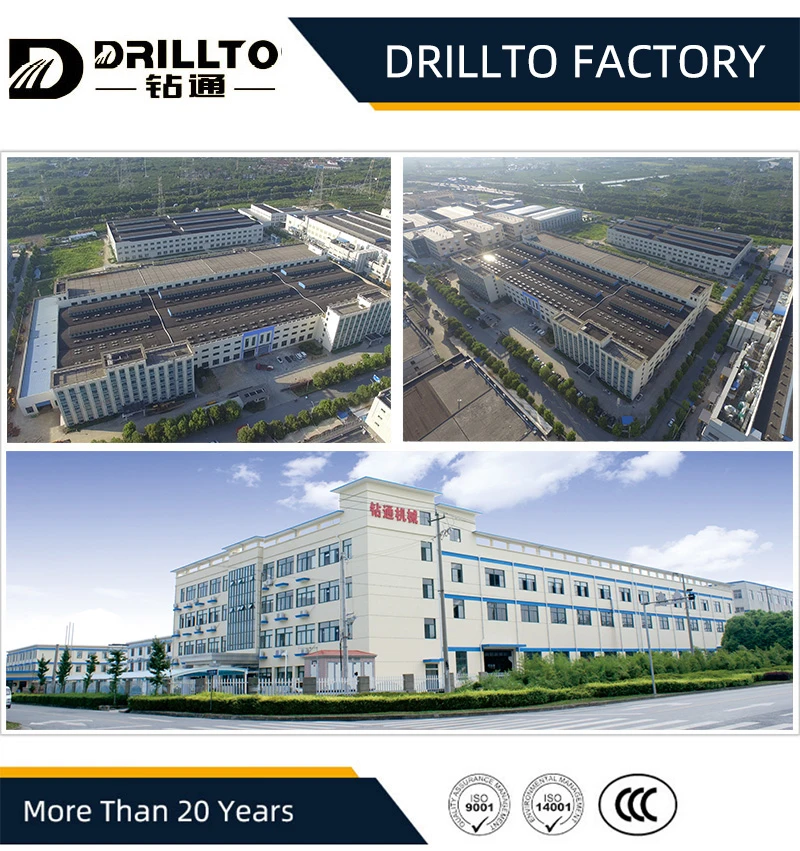

Spoločnosť Drillto Trenchless Co., Ltd, založená v roku 2000, sa skladá zo skupiny odborníkov zaoberajúcich sa bezvýkopovým terénnym výskumom vo veľmi ranom štádiu v Číne so zameraním na výskum a vývoj a výrobu súprav na horizontálne smerové vŕtanie (HDD), súvisiacich vrtných tyčí a nástrojov. , poskytnúť zákazníkom komplexné riešenie nielen s balíkmi strojov, ale aj s konštrukčným školením, technickým poradenstvom, údržbou strojov atď. Od svojho založenia si spoločnosť vybudovala reputáciu v odvetví s vysoko kvalitnými produktmi a popredajným servisom , a vyvinula 114 modelov pre trh. Víziou podniku je: zamerať sa na oblasť HDD Trenchelss, neustále zlepšovať používateľskú skúsenosť a dosahovať technický prielom, stať sa storočným podnikom v tejto oblasti.
